概述：本文將從過電壓及ESD的分類及特點說明風華貼片壓敏電阻抑制過電壓的工作原理。
1、過電壓定義
2、過電壓分類及特點
3、過電壓及ESD產生的損壞
4、過電壓的吸收及ESD防護

1、過電壓定義

超出正常工作電壓上限值的電壓，它可能由外部產生，也可能內部產生。


2、過電壓分類及特點

a、雷擊過電壓：持續時間短（微秒級）、峰值很高。
b、操作過電壓：操作時間較長，幾百微秒以上。
c、暫態過電壓：持續時間比較長，100毫秒以上。
d、靜電過電壓（ESD）：電壓很高、時間很短（納秒級）。

3、一般過電壓及ESD波形

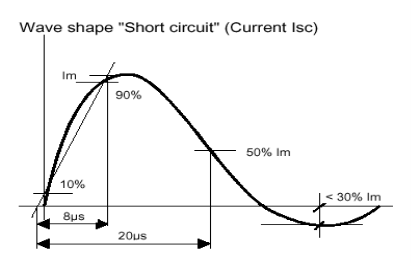

一般過電壓波形

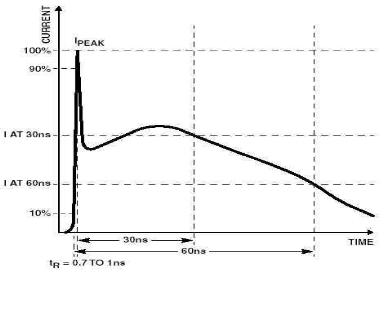

        ESD波形


4、過電壓及ESD產生的破壞

a、使設備出現短時間的工作錯亂；
b、造成潛故障，即使得電路和器件的性能下降，壽命縮短，提前失效；
c、造成電路或器件的永久性損壞；
d、導致起火、觸電等安全事故


5、貼片壓敏電阻器過電壓的吸收及ESD的防護原理

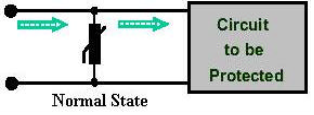

當施加在壓敏電阻器兩端的電壓小于壓敏電壓時，流過它的電流極小，相當于一只關死的閥門；當電壓超過壓敏電壓時，流過它的電流急劇上升，相當于閥門打開，被保護設備的浪涌電壓迅速減小，從而使裝有片式壓敏電阻器的設備抗浪涌噪聲能力達到相應要求。片式壓敏電阻器可以抑制各種各樣的浪涌電壓，使電子設備免受干擾和破壞。
